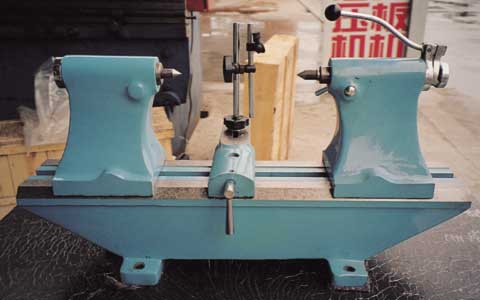

同心度檢查儀說明書
該儀器主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作極為方便。
主要技術參數：
1、 莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、 頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、 被測零件最大直徑 270mm
4、 測量長度 300mm、500mm、1000mm、1500mm、2000mm
主導產品 規格、測量范圍 用途
偏擺檢查儀 PBY5017、PBY15025、PBY3008、PBY5017A、PBY5028、PBY2025 檢查零件徑向跳動和端面跳動
銑刀磨后檢查儀 10-4 檢查齒輪、銑刀、滾刀及鋸片磨后徑向性和周節累積誤差
同心度檢查儀 Ⅱ型、Ⅲ型 用在兩軸的同心軸度誤差測量
鋸片檢查儀 φ200-2000mm 檢測鋸片徑向及端面的跳動
齒跳檢查儀 齒輪模數0.3-2mm 測量外齒合困柱、齒輪蝸輪、蝸桿齒圈徑向跳動
靜壓環、壓檢儀 直徑φ150mm以內 壓取密封環，檢測密封環的相對位置
磁力表架 CZB6、CZ6A、CZ7-1、CZ1-Ⅱ、CZB6-1 在平臺及機加工測量零件形狀和位置公差
直角磁吸具 SW30 焊工、裝配、劃線、吊掛、起重
磁吸器 CXQ-1 方便吸取或放下釘、鐵屑、標準件等
萬能表架 是檢測零件的形狀、位置公差的通用工具
