彈性連接

機床安裝時，在機床底座與混凝土地坪之間放置可調整機床水平的防振墊鐵，并將機床精確地調整到規定的水平位置。機床與防振墊鐵之間可以用螺栓緊固或不緊固，機床與地坪之間不緊固，機床安裝較剛性連接方便，安裝時間短，并具有隔振作用。但剛度、穩定性較差，振動大的機床一般不宜采用簡單的彈性連接的方法，可采用帶有附加基礎件的組合彈性連接，也有較顯著效果。

采用彈性連接的中小型機床均可直接安裝在混凝土地坪上。國內曾對76家工廠機床安裝在地坪上的情況進行過調查統計，并做了有關的專題試驗，提出了可安裝在混凝土地坪上的中小型普通機床，其類型、機床質量和對地坪的要求見表1。

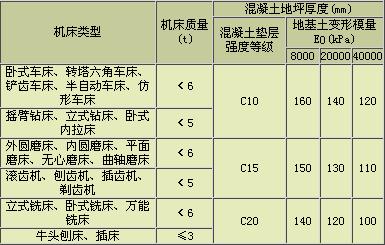

中小型普通機床安裝在地坪上的要求

剛性連接

機床安裝時，在機床底座與混凝土基礎之間放置可調整機床水平的剛性墊鐵，同時將地腳螺栓放入基礎上的預留孔和機床底座的螺栓孔內，先將機床初步調整到水平位置，再將混凝土砂漿灌入基礎上的預留孔內，待灌入的混凝土強度達到＞80%時，再對機床水平位置進行精確調整，當達到規定的安裝水平后，擰緊地腳螺栓上的螺母，將機床和墊鐵一起緊固在基礎上，并確保不破壞已達到規定的安裝水平。

采用剛性連接的機床一般安裝在單獨基礎(或局部加厚地坪)上，基礎的厚度與機床的質量、精度、剛性、外形尺寸、地質資料等因素有關，其最小厚度可由埋入基礎內的地腳螺栓長度來確定。一般地腳螺栓預留孔的深度要大于地腳螺栓埋入孔內的長度，基礎的最小厚度大于地腳螺栓預留孔的深度。基礎的厚度較大。表1列出了部分中小型機床地腳螺栓預留孔的深度和基礎最小厚度參考值。

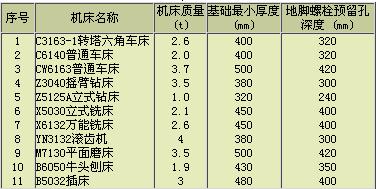

表2 剛性連接時部分中小型機床基礎的最小厚度參考值

機床與基礎緊固成一整體，可提高機床的剛度，降低機床重心高度和減少機床振動。機床安裝和基礎施工不方便，安裝時間長，增加土建投資。

從表1與表2的比較中可見地坪的厚度小于基礎的厚度，不需要預留地腳螺栓孔，施工方便，成本低。

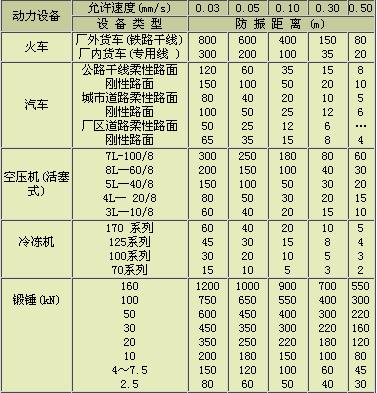

表3 最小防振距離

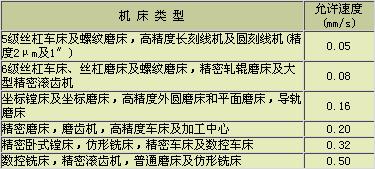

表4 精密機床和高精度機床的允許振動值

中小型機床剛性好，移動部件質量小，不需要依靠基礎來增加其剛性，除了振動較大和穩定性較差的機床外，一般均可采用彈性連接的方法來安裝機床。大型設備和振源型設備采用帶有基礎組合彈性連接也有良好使用效果。

影響精密機床正常工作的往往是通過地面土壤和基礎傳來的外界振動，這種振動隨著距離的增加而逐漸衰減，當達到一定的距離后，在無其它隔振措施的情況下，也不會影響精密機床的正常工作，這個距離稱為機床的防振距離。

根據精密機床的允許振動速度，以亞粘土為代表，表3列出了最小防振距離，表4列出了精密機床和高精度機床的允許振動值。

普通機床一般不需要采取隔振措施，采用彈性連接主要是考慮到安裝機床方便，節約費用和用于不便于使用剛性連接的場合，如機床上樓等。由于普通機床的類型和加工條件的不同，機床工作時自身振動的情況相差較大，防振墊鐵中彈性件的剛度應根據機床工作時振動的大小來決定，振動大的，彈性件的剛度要大些，反之則可小些。但為了避免機床工作時產生明顯的搖晃，影響工人操作，防振墊鐵上彈性件的剛度寧可取大些。如彈性件的剛度已足夠大，機床工作時還要產生明顯的搖晃就不宜采用彈性連接，而要采用剛性連接。

精密機床的安裝位置應盡量遠離振源，如確實不能滿足最小防振距離要求時，應對其采取隔振措施，使振動的影響控制在允許的范圍內。當機床對振動控制要求不高時，可采用防振墊鐵進行隔振，隔振效率應根據振源距離的遠近和機床對振動控制的要求確定，還應注意要使機床工作時不產生明顯的搖晃。否則要采取其他更有效的隔振措施。
