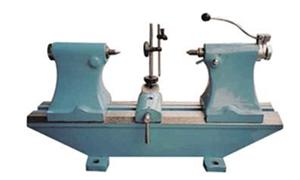

偏擺檢查儀
偏擺檢查儀要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作極為方便。
主要技術參數：
1、 莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、 頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、 被測零件最大直徑 270mm-560mm
4、 測量長度 300mm、500mm、1000mm、1500mm、2000mm
| 型號 | 中心高 | 測量直徑 | 精度 | |
| 平行方向(μm) | 垂真方向(μm) | |||
| 2010 | 100 | ≤170 | ≤8 | ≤5 |
| 3017 | 170 | ≤270 | ≤8 | ≤5 |
| 5017 | 170 | ≤270 | ≤8 | ≤5 |
| 5030 | 300 | ≤560 | ≤8 | ≤5 |
| 10017 | 170 | ≤270 | ≤10 | ≤8 |
| 10030 | 300 | ≤560 | ≤10 | ≤8 |
| 20030 | 230 | ≤400 | ≤30 | ≤20 |
